APLICAÇÕES:
Quadro modular para instalações interiores de montagem encastrada.
MATERIAIS:
Aro, portas, tampas e calhas tipo DIN: ABS branco RAL9003 e anti-UV.
Invólucro: poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035.
Parafusos de selagem: latão niquelado.
Barramentos: latão.
NORMAS APLICÁVEIS:
EN 62208
CARACTERÍSTICAS:

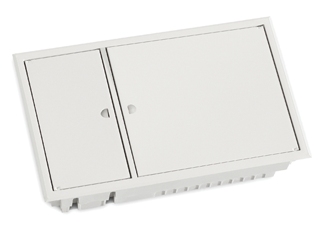

09QI2X10-D
IP41 IK06
Capacidade de dissipação térmica: 13 W
Tensão de isolamento: 600 V
Carga máxima admissível: 280 Kg/m³
09QI2X15-D
IP41 IK05
Capacidade de dissipação térmica: 25 W
Gama de temperaturas suportadas pelo invólucro: -5ºC a 35ºC
Classe de isolamento: Classe II
Etiquetas para identificação dos circuitos
INSTRUÇÕES DE MONTAGEM:
Humidade máxima: 50% HR a +40ºC
Nota: Não deve ser montado em locais com riscos especiais tais como poeiras, fumos, vapores corrosivos, temperaturas extremas, campos eléctricos de forte valor, atmosferas sujeitas a explosões, incêndios, vibrações ou choques.
| Reference | Naming | Qtd.Emb. |
|---|---|---|
| 09QI2X10-D2 | Quadro encastrar p/ 2×10 Módulos + Dif | 1 |
| 09QI2X15-D | Quadro encastrar p/ 2×15 Módulos + Dif | 1 |
| 16QI2X10-D2-A | Aro p/ QI2x10+D2 | 1 |
| 16QI2X10-D2-P | Porta p/ QI2x10+D2 | 1 |
| 16QI2X10-D2-T | Tampa p/ QI2x10+D2 | 1 |
| 16QI2X10-D-A | Aro p/ QI2x10+D | 1 |
| 16QI2X10-D-ALT | Altura QI2x10+D | 1 |
| 16QI2X10-D-BA | Bolsa de acessórios p/ limitador de potência | 1 |
| 16QI2X10-D-BA1 | Bolsa de acessórios p/ QI2x10-D | 1 |
| 16QI2X10-D-P | Porta p/ QI2x10+D | 1 |
| 16QI2X10-D-PF | Conjunto parafusos p/ QI2x10+D | 1 |
| 16QI2X10-D-T | Tampa p/ QI2x10+D | 1 |
| 16QI2X15-D-A | Aro p/ QI2x15-D | 1 |
| 16QI2X15-D-BA | Bolsa acessórios p/ QI2x15+D | 1 |
| 16QI2X15-D-C | Calha do quadro QI2x15+D | 1 |
| 16QI2X15-D-P | Porta p/ QI2x15-D | 1 |
| 16QI2X15-D-T | Tampa p/ QI2x15-D | 1 |
