Portinholas P100

APLICAÇÕES:
Portinhola para edifícios, 3x100A.

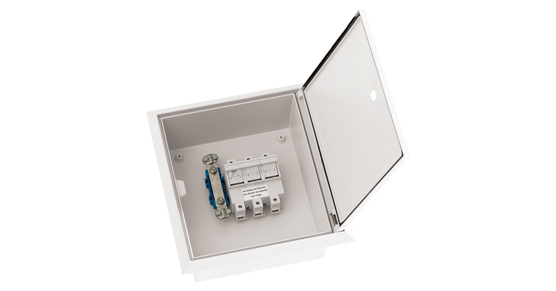

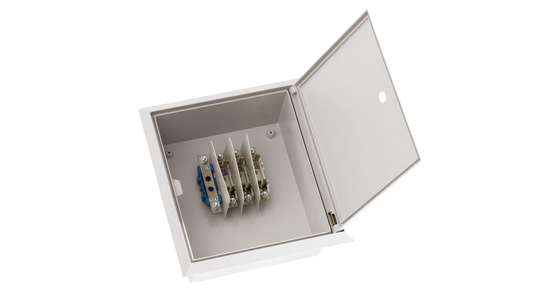

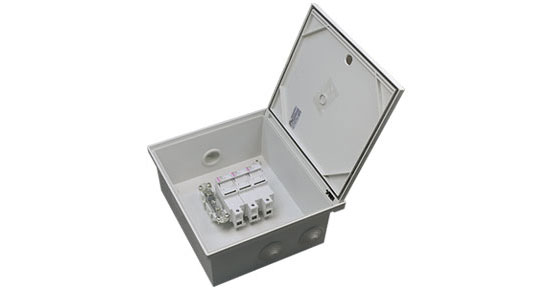

Preparada para 3 bases NH00 de alto poder de corte+base de neutro e montagem de equipamento e calha DIN.
Montagem interior ou exterior de encastrar.

MATERIAIS:
Caixa e porta: poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035.
Vedante: poliuretano preto.

NORMAS APLICÁVEIS:
EN 62208 e EN61439-2

CARACTERÍSTICAS:
IP45 IK10
Tensão de isolamento: 600V
Classe de isolamento: Classe II
Gama de temperaturas: -25ºC a +60ºC.
Capacidade de dissipação térmica: 13W
Preparada para fechadura EDP canhão cilíndrico tipo Rónis

INSTRUÇÕES DE MONTAGEM:
Para montagem encastrada ou saliente, após o processo de construção das superfícies de montagem.
Este produto foi desenvolvido para a entrada de cabos de alimentação de edifícios até 3×100 A.
No seu interior podem ser aplicados sistemas de protecção e/ou corte.
O peso máximo dos equipamentos no seu interior não deve exceder os 250 kg/m2 e na porta não deve ser montada qualquer carga.
Quando se faz a entrada dos cabos pela parede inferior, os furos devem ser executados junto ao fundo da caixa.

Nota: As fixações das bases NH00, podem ser alteradas por encomenda.
