APLICAÇÕES:

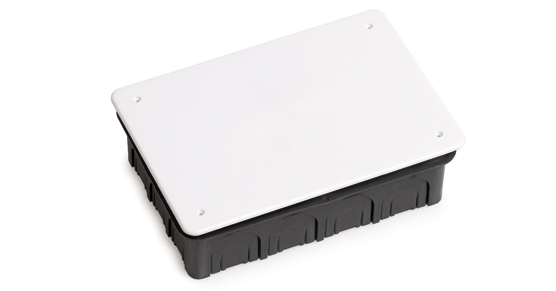

Caixa para utilização embebidas.
Múltiplas aplicações.
MATERIAIS:
Caixa: Poliestireno ou PVC preto.
Tampa: Poliestireno branco RAL 9003.
NORMAS APLICÁVEIS:
EN 60670-1
CARACTERÍSTICAS:
IP20 quando aplicado com tampa.
Fundo a cor preta e tampa a cor branca.
Entradas destacáveis.
Fornecida com parafusos.
Tensão de isolamento: 600V.
Gama de temperatura suportada pelo invólucro: -5ºC a +60ºC.
INSTRUÇÕES DE MONTAGEM:
Para montagem encastrada, após processo de construção das superfícies de montagem.
Para montagens em muros sólidos não combustíveis.
| Reference | Naming | A | B | C | Qtd.Emb. |
|---|---|---|---|---|---|
| 06CE100X100 | Caixa de derivação espanhola 100×100 | 100 | 100 | 50 | 60 |
| 06CE160X100 | Caixa de derivação espanhola 160×100 | 160 | 100 | 50 | 30 |
| 06CE200X130 | Caixa de derivação espanhola 200×130 | 200 | 130 | 63 | 24 |
| 06CE200X200 | Caixa de derivação espanhola 200×200 | 190 | 190 | 63 | 12 |
| 06CE63X63 | Caixa de aparelhagem espanhola 63×63 | 63 | 63 | 41 | 200 |
| 14CE100X100-T | Tampa p/ CE100x100 | 100 | |||
| 14CE160X100-T | Tampa p/ CE160X100 | 100 | |||
| 14CE200X130-T | Tampa p/ CE200X130 | 10 | |||
| 14CE200X200-T | Tampa p/ CE200x200 | 20 |
