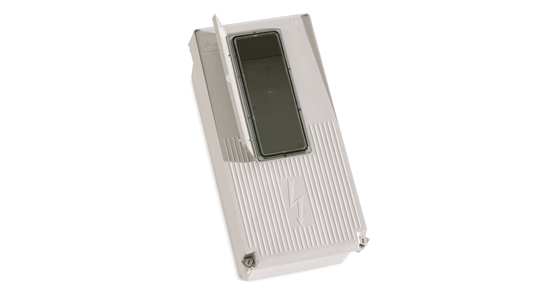

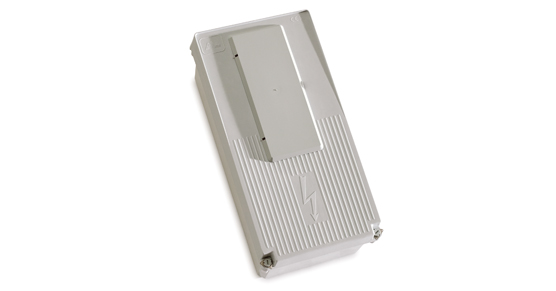

Caixa contador trifásico

APLICAÇÕES:
Caixa exterior de encastrar, semi-encastrar ou montagem de superfície para contador trifásico.

MATERIAIS:
Caixa, tampa e placa de montagem: poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035.
Parafusos de selagem: policarbonato V2 cinza RAL 7035.
Visor: policarbonato transparente anti-UV V2.
Protector de visor: ABS cinza RAL 7035.
Vedante: poliuretano preto.
06CCT – Tampa em policarbonato.

NORMAS APLICÁVEIS:
EN 62208

CARACTERÍSTICAS:
06CCT – IP65 IK08
06CCT-TO – IP54 IK08
Tensão de isolamento: 600V
Classe de isolamento: Classe II
Gama de temperaturas suportada pelo invólucro: -25ºC a +60ºC.
Capacidade de dissipação térmica: 30W

INSTRUÇÕES DE MONTAGEM:
Para montagem encastrada ou superficial, após o processo de construção das superfícies de montagem.
Este produto foi desenvolvido para a aplicação de um contador trifásico e para tal este deve ser montado sobre o chassi fornecido.
O peso máximo dos equipamentos no interior da caixa não deve exceder os 280 kg/m3.
Quando se faz a entrada dos cabos pela parede inferior, os furos devem ser executados junto ao fundo da caixa.
Para montagem de superfície devem ser escolhidos parafusos de acordo com o peso do equipamento a utilizar.
Não devem ser aplicadas cargas na tampa.

DECLARAÇÃO DE CONFORMIDADE:

Declaração
