APLICAÇÕES:

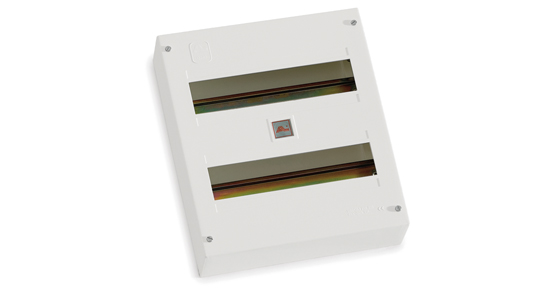

Quadro modular para instalações interiores de montagem superficial.
MATERIAIS:
Fundo: ABS branco RAL 9003 e anti-UV.
Calhas DIN: aço zincado no Q24D.
Parafusos: aço zincado.
Barramentos: latão.
NORMAS APLICÁVEIS:
EN 62208
CARACTERÍSTICAS:
Capacidade de dissipação térmica: 10W.
IP20 IK05.
Classe de isolamento: Classe II.
Gama de temperaturas suportadas pelo invólucro: -5ºC a +35ºC.
CONDIÇÕES DE FUNCIONAMENTO:
Humidade máxima: 50% HR a +40ºC
NOTA:
Não deve ser montado em locais com riscos especiais tais como poeiras, fumos, vapores corrosivos, temperaturas extremas, campos eléctricos de forte valor, atmosferas sujeitas a explosões, incêndios, vibrações ou choques.
| Reference | Naming | Qtd.Emb. | Peso |
|---|---|---|---|
| 09Q10D | Quadro exterior p/ 10 Módulos | 20 | 7 Kg. |
| 09Q24D | Quadro exterior p/ 24 Módulos | 5 | 4,6 Kg. |
