APLICAÇÕES:
A interligação da unidade de microprodução e miniprodução na instalação de utilização é feita através das portinholas.
MATERIAIS:
Poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035.
Tampões: PVC plastificado cinza RAL 7035.
NORMAS APLICÁVEIS:
EN 61439-2
06P100-PC-P: DMA C62-815N
06P400-PC-P: DMA C62-816N
CARACTERÍSTICAS:
IP45 IK10
Fixação à superfície semi-encastrada.
Preparada para fechadura EDP canhão cilíndrico tipo “Rónis” (06P100-PC-P e 06P100-PC-P-T).
Preparada para fechadura de canhão de perfil europeu (06P400-PC-P).
Frequência: 50/60Hz
Tensão de isolamento: 600V
Classe de isolamento: Classe II
INSTRUÇÕES DE MONTAGEM:
Para montagem encastrada, após o processo de construção das superfícies de montagem.
06P100-PC-P e 06P100-PC-P-T foram desenvolvidos para a entrada de cabos de alimentação de edifícios até 3×100 A.
06P400-PC-P foi desenvolvido para a entrada de cabos de alimentação de edifícios até 3×400 A.
No seu interior podem ser aplicados sistemas de protecção e/ou corte.
O peso máximo dos equipamentos no seu interior não deve exceder os 250 kg/m2 e na porta não deve ser montada qualquer carga.
| Reference | Naming | Qtd.Emb. |
|---|---|---|
| 06P100-PC-P | Portinhola P100 microprodução PC/P | 1 |

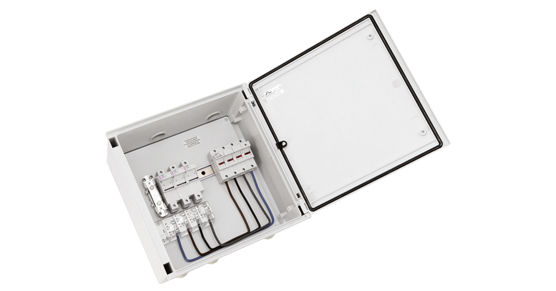

| 06P100-PC-P-T | Portinhola P100 miniprodução PC/P trifásica | 1 |
| 06P400-PC-P | Portinhola P400 microprodução PC/P | 1 |
| 08P100-PC-P-PM | Placa de montagem p/ P100 microprodução PC/P | 1 |
| 08P100-PC-P-T-PM | Placa de montagem p/ P100 miniprodução PC/P trifásica | 1 |
| 14P100-PC-P-P | Porta p/ Portinhola P100 microprodução PC/P | 1 |
| 16PDCM-PC-P | PDCM c/ 2 bornes P100-PC-P | 1 |
