APLICAÇÕES:
Caixa com aplicações em todo o tipo de indústria e instalações, privadas ou públicas, de telecomunicações, electricidade, água, gás, semáforos, etc.
MATERIAIS:
Poliéster reforçado com fibra de vidro autoextinguível RAL 7035.
NORMAS APLICÁVEIS:
EN 62208
CARACTERÍSTICAS:
IP65 IK10
Adaptável para equipamento em placa de montagem ou calha Din.
Abertura da porta superior a 180º.
Gama de Temperatura -30ºC a +120ºC.
Diversas medidas.
Diversos acessórios.
Capacidade de dissipação térmica: 12W a 75W
Tensão de isolamento: 600V
INSTRUÇÕES DE MONTAGEM:
Montagem interior ou exterior saliente, encastrada ou semi-encastrada.
Gama de temperaturas -25ºC a +60ºC.
O peso máximo dos equipamentos no interior da caixa não deve exceder os 280 kg/m2.
Não devem ser aplicadas cargas na porta.

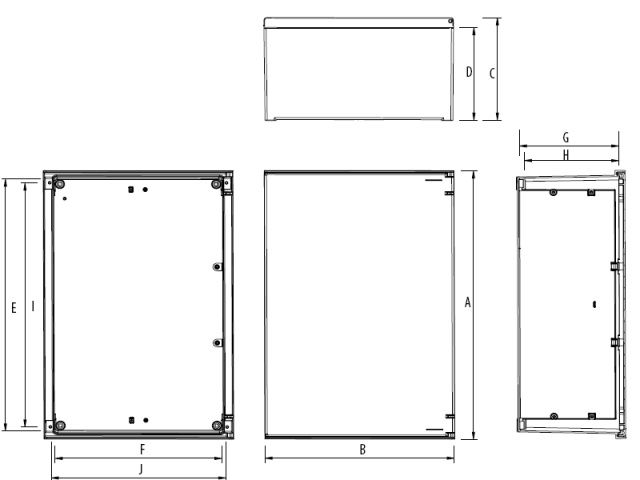

| Reference | Naming | A | B | C | D | E | F | G | H | I | J | Qtd.Emb. | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

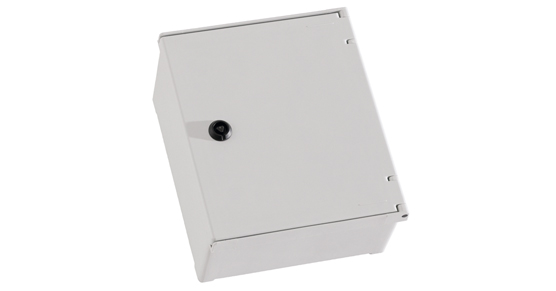

| 06BRES325 | Caixa BRES 325 | 300 | 250 | 138 | 116 | 268 | 242 | 131 | 121 | 250 | 223 | 1 | 4,08 Kg |
| 06BRES43 | Caixa BRES 43 | 400 | 300 | 198 | 176 | 366 | 291 | 181 | 191 | 348 | 273 | 1 | 3,5 Kg |
| 06BRES44 | Caixa BRES 44 | 400 | 400 | 198 | 176 | 366 | 391 | 181 | 191 | 348 | 373 | 1 | 4,1 Kg |
| 06BRES54 | Caixa BRES 54 | 500 | 400 | 198 | 176 | 466 | 391 | 181 | 191 | 448 | 373 | 1 | 5,1 Kg |
| 06BRES54-FHT | Caixa BRES 54 fechadura tripla | 500 | 400 | 198 | 176 | 466 | 391 | 181 | 191 | 448 | 373 | 1 | 5,12 Kg |

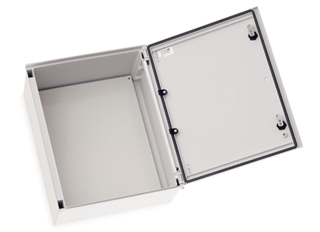

| 06BRES64 | Caixa BRES 64 | 600 | 400 | 228 | 206 | 565 | 391 | 221 | 211 | 546 | 373 | 1 | 6,5 Kg |
| 06BRES64-FHT | Caixa BRES 64 fechadura tripla | 600 | 400 | 228 | 206 | 565 | 391 | 221 | 211 | 546 | 373 | 1 | 6,55 Kg |
| 06BRES65 | Caixa BRES 65 | 600 | 500 | 228 | 206 | 565 | 490 | 221 | 211 | 546 | 473 | 1 | 7,5 Kg |
| 06BRES65-FHT | Caixa BRES 65 fechadura tripla | 600 | 500 | 228 | 206 | 565 | 490 | 221 | 211 | 546 | 473 | 1 | 8 Kg |
| 06BRES83 | Caixa BRES 83 | 800 | 300 | 230 | 210 | 770 | 295 | 213 | 203 | 745 | 275 | 1 | 6,5 Kg |
| 06BRES83-FHT | Caixa BRES 83 fechadura tripla | 800 | 300 | 230 | 210 | 770 | 295 | 213 | 203 | 745 | 275 | 1 | |
| 06BRES86 | Caixa BRES 86 | 800 | 600 | 298 | 276 | 762 | 589 | 290 | 280 | 744 | 573 | 1 | 13,3 Kg |
| 06BRES86-FHT | Caixa BRES 86 fechadura tripla | 800 | 600 | 298 | 276 | 762 | 589 | 290 | 280 | 744 | 573 | 1 | 13,5 Kg |
