APLICAÇÕES:

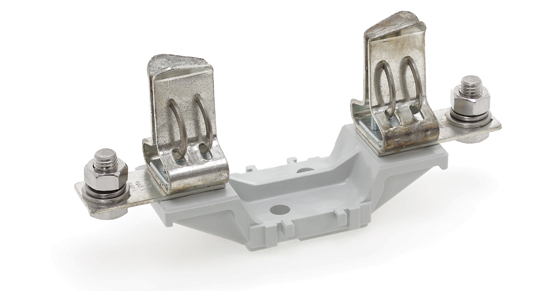

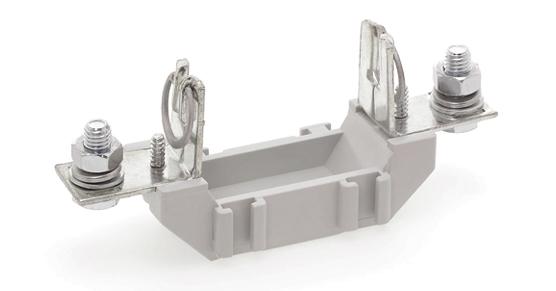

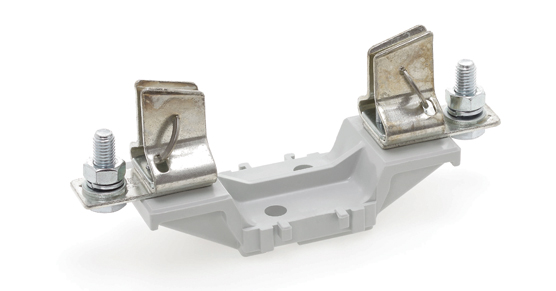

Bases unipolares para fusível NH.
Utilizado na protecção e corte, de linhas de distribuição de energia, instalações industriais, etc.
MATERIAIS:
Base e tampa: poliamida 6 autoextinguível sem halogéneos cinza RAL 7035.
Protector: poliamida 6 vermelho RAL 3001.
Base fusível: cobre estanhado.
NORMAS APLICÁVEIS:
EN 60269-1
EN 60947-3
CARACTERÍSTICAS:
Fusíveis de tamanho NH00, NH1 e NH2, de 0 a 400 Amp.
Câmara de extinção de arco eléctrico.
Indicador luminoso de fusão para identificação do estado do fusível.
Fecho e abertura do fusível em carga, sem perigo para o utilizador.
Manípulo basculante sobre dois eixos, para um movimento preciso de encaixe do fusível.
Manípulo extraível.
Sistema de ventilação inferior e superior.
Orifício para medição de tensão em ambos os topos.
IP43 IK10.
Tensão de isolamento: 1000V
Capacidade de dissipação térmica de 23W a 75W
Tensão de isolamento: 500V
| Reference | Naming | Qtd.Emb. |
|---|---|---|
| 3923BUC00-B | Porta fusível NH tamanho 00 ligações p/ baixo | 1 |
| 3923BUC00-CB | Porta fusível NH tamanho 00 ligações por cima/baixo | 1 |
| 3923BUC1-B | Porta fusível NH tamanho 1 ligações p/ baixo | 1 |
| 3923BUC1-BD | Porta fusível NH tamanho 1 ligações p/ baixo/direita | 1 |
| 3923BUC1-CB | Porta fusível NH tamanho 1 ligações p/ cima/baixo | 1 |
| 3923BUC2-B | Porta fusível NH tamanho 2 ligações p/ baixo | 1 |
| 3923BUC2-BD | Porta fusível NH tamanho 2 ligações p/ baixo/direita | 1 |
| 3923BUC2-CB | Porta fusível NH tamanho 2 ligações p/ cima/ baixo | 1 |
